letecké snímkování v infračerveném spektru, TopGis / GeoBusiness

Sucho, které v posledních letech sužuje Českou republiku, viditelně dopadá na lesní porosty. Stromy kvůli suchu ztrácejí vitalitu a mohou snadněji podlehnout napadení kůrovcem. Jen na Vysočině podle odhadů společnosti Lesy ČR bude potřeba v roce 2019 vytěžit pět milionů kubických metrů dřeva.

Letošní nezvykle vysoké teploty a sucho se výrazně podepsaly na stavu tuzemské flory. „Suchem trpí příroda v celé republice, stromy schnou v lesích, parcích, zahradách, kdekoli. V lesích trpí zejména smrky, které mělce koření, takže oblasti, kde převažují smrkové porosty, jsou suchem postižené nejvíce. Sucho ale neprospívá ani jiným dřevinám, borovicím, jedlím, dubům… Listnáče odolávají suchu lépe, koření hlouběji,“ popsala Eva Jouklová, mluvčí Lesů České republiky.

V minulosti podle ní trpěla suchem severovýchodní Morava, v roce 2018 je to například Vysočina, jih Moravy či oblast Rožnovska. Problémy jsou také  též v severních nebo jižních Čechách i na dalších místech.

Zástupci Národního parku Šumava letošní rok ve srovnání s tím uplynulým hodnotí jako mírnější. „Podle našich půdních měření nebylo letošní sucho na území NP Šumava tak extrémní jako loni. Ovšem měření stresů stromů, způsobených suchem, plošně neprovádíme,“ přiblížil místní situaci Jan Dvořák, mluvčí Národního parku Šumava.

Velkoformátová letecká kamera

Chřadnoucí stromy se dají rozeznat poměrně snadno. Mění barvu jehličí či listů a podle Evy Jouklové je častým jevem i defoliace, tedy jejich odlistění. U větších lesních ploch lze pro mapování postupu sucha využít i leteckého snímkování, které poměrně přesně určí počty uschlých stromů nebo jejich celkovou plochu. Jednotlivé kraje, města či správci lesů nebo parků pak mohou dendrologa či rovnou dřevorubce poslat přímo do vytipované lokality.

Snímkování se provádí za pomoci speciální velkoformátové letecké kamery. „Ze snímků nejprve vzniká barevná ortofotomapa, díky infračervenému senzoru v kameře pak vznikne také mapa v infračerveném spektru. Snímkování funguje na principu měření intenzity chlorofilu. Výsledné rozlišení snímku je 12,5 centimetru na pixel, takže se dají spolehlivě snímkovat nejen plochy s uschlými stromy, ale i jednotlivé stromy,“ popisuje možnosti Drahomíra Zedníčková ze společnosti TopGis, která se na letecké snímkování specializuje.

Analýza suchých porostů se dá provádět z dat, jež TopGis pořizuje pro účely vzniku vlastní ortofotomapy České republiky. Na vyžádání se tedy dají zpracovat mapy pro libovolné území.

Na leteckém snímku se dají díky vysokému rozlišení určit také jednotlivé stromy. Díky tomu je hodnocení škod mnohem přesnější. / foto archiv společnosti TopGis

Kdy je nejlepší snímkovat

„Nejlepší období pro monitorování sucha je jaro nebo začátek léta, tedy v době, kdy jsou stromy v plné vegetaci. Později se již infračervené snímkování nedá využít, protože stromy začínají přirozeně prosychat z důvodu přicházejícího podzimu,“ vysvětluje principy Drahomíra Zedníčková.

Kůrovec se dá také sledovat

Letecké snímkování se vedle monitoringu sucha používá také například při sledování lesů zasažených kůrovcem. Jan Dvořák z Lesy ČR říká, že letecké snímkování každoročně využívají pro monitoring vývoje kůrovce v šumavských lesích, včetně bezzásahových oblastí. Lesníci pak na zásahových plochách provádějí asanaci kůrovcem napadených stromů nebo polomů. Bezzásahové oblasti jsou bez jakéhokoli zásahu, zde se pouze sleduje jejich vývoj.

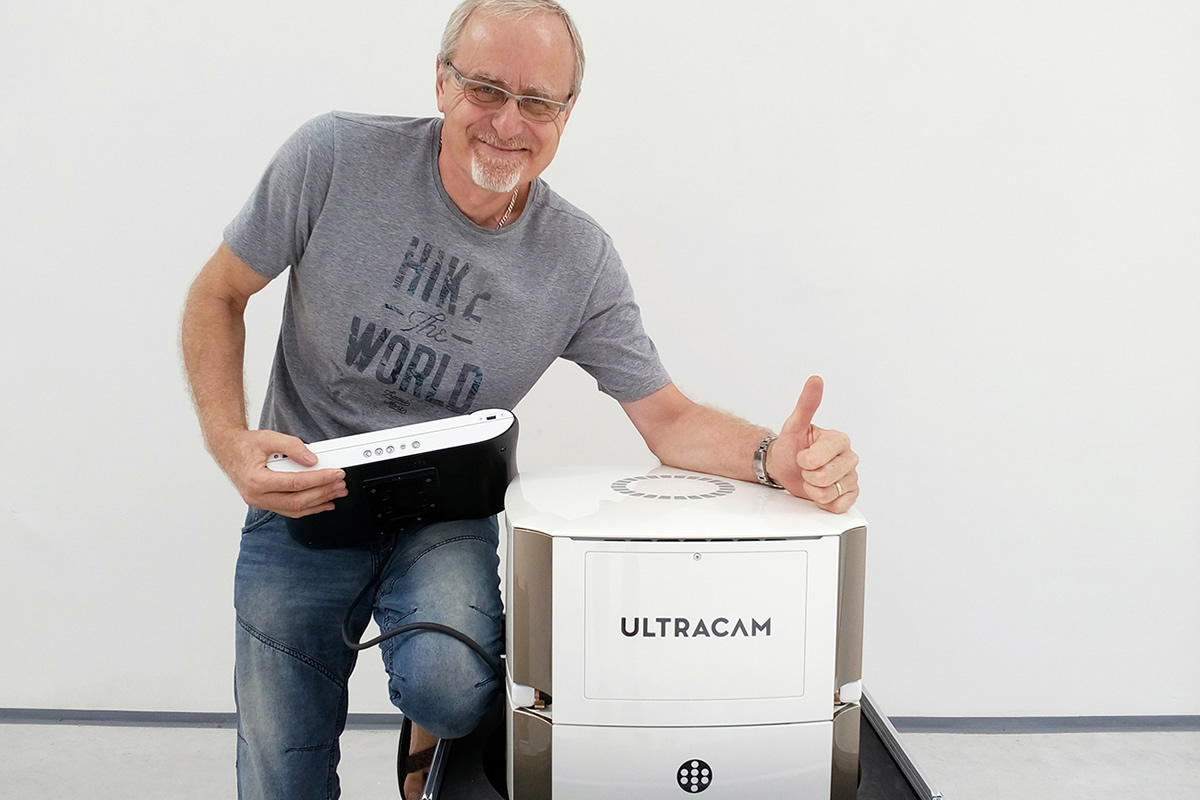

Primis UltraCam Eagle M3, foto archiv Primis / GeoBusiness

Společnost Primis oznámila, že od poloviny srpna 2018 má k dispozici nový letecký kamerový systém od firmy Vexcel, konkrétně je to UltraCam Eagle Mark 3.

Velikost jednoho PAN snímku je 26 460 x 17 004 pixelů, což znamená, že jeden snímek má velikost 450 megapixelů. Fyzická velikost jednoho pixelu jsou 4 mikrometry.

Při letové výšce 2 500 metrů a GSD 10 cm (GSD, ground sampling distance, znamená, že jeden pixel na snímku představuje lineárně 10 centimetrů na povrchu, tedy 10 x 10 cm = 100 čtverečních centimetrů) to představuje velikost území, zachyceného na jednom snímku, 2 646 metrů příčně a 1 700 metrů ve směru letu. Primis říká, že v lokalitě je tak potřeba pořídit o polovinu méně snímků než s jejich stávajícím systémem Ultracam Xp.

UltraCam Eagle Mark 3 je v tuto chvíli nainstalován v letounu Beechcraft Super King Air B200 partnerské firmy Weser Airborne Sensing. Kamera byla již použita při snímkování komplikovaného alpského terénu v okolí Zell am See s nejvyšší rakouskou horou Grossglockner. V průběhu tří letových misí vznikly snímky s GSD 20 cm a překryty 80/45 % na ploše téměř 5 500 čtverečních kilometrů.

Primis UltraCam Eagle M3, foto archiv Primis / GeoBusiness

Primis UltraCam Eagle M3, foto archiv Primis / GeoBusiness



UltraCam Eagle je systém, který uživatelům umožňuje vyměňovat objektivy.

Pokrytí povrchu při snímkování za využití objektivů s různými ohniskovými vzdálenostmi se mění.

Primis UltraCam Eagle M3, archiv Vexcel Imaging / GeoBusiness

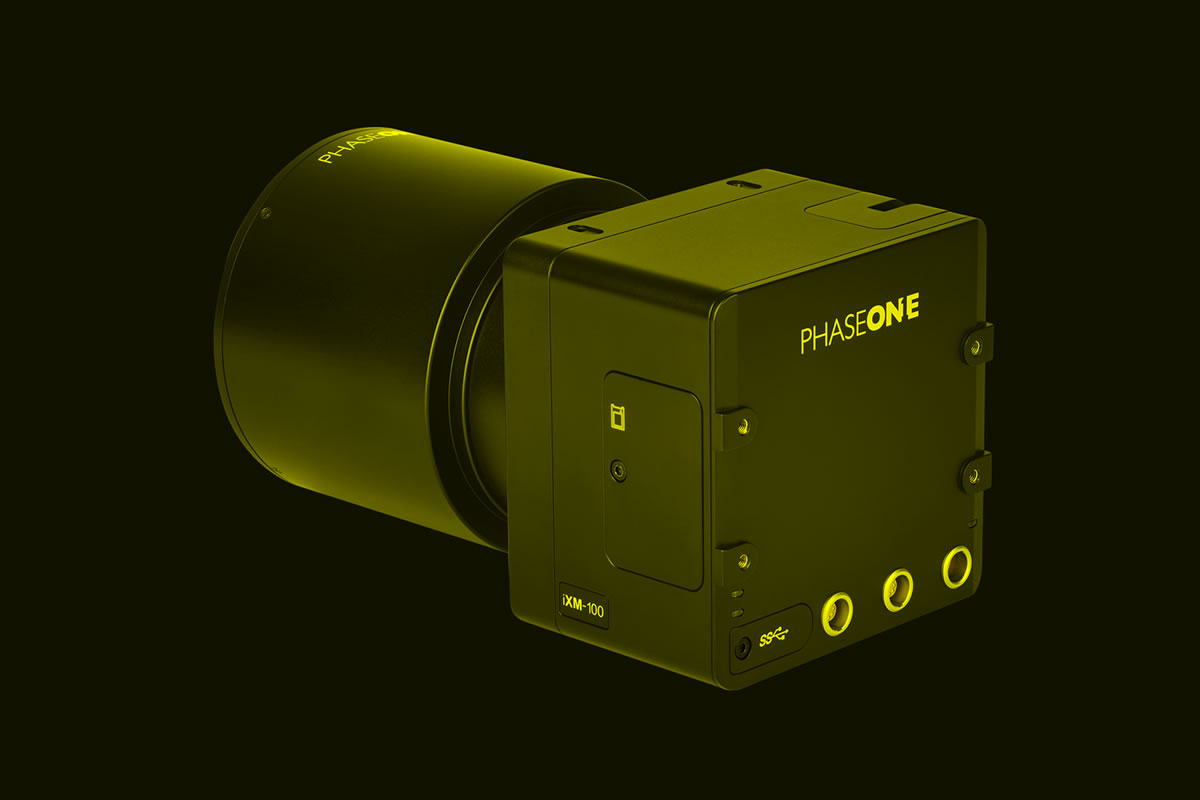

Phase One iMX 100MP / GeoBusiness

Společnost Phase One představila nový středoformátový fotoaparát iMX 100MP, který je určen například pro letecké snímkování z dronů. Fotoaparát má velký středoformátový CMOS BSI senzor s velmi vysokým rozlišením 100 megapixelů.

Velký CMOS BSI senzor s rozměry 43,9 × 43,9 mm je z produkce Sony a má rozlišení 100 Mpx, tedy 11 664 × 8 750 pixelů. I přes vysoké rozlišení má senzor stále velké 3,76mikrometrové pixely. Dynamický rozsah senzoru je 83 dB (13,8 EV). Fotoaparát se s citlivostí pohybuje od ISO 50 do ISO 6400 a pořídí až tři snímky za sekundu. Závěrka zvládne časy až 1/2500 sekundy a má udávanou životnost na pět set tisíc cyklů.

Komprimované RAWy s hloubkou 14 bitů mohou mít velikost až 100 MB. Základ pro ukládání tvoří XQD paměťové karty, k dispozici je však také rychlé USB 3 a Ethernet 10G rozhraní.

Tělo fotoaparátu váží 630 gramů a má rozměry 90 × 90 × 68 mm. S objektivem 80 mm se rozměry změní na 90 × 90 × 164 mm a zároveň se hmotnost zvýší na 1100 gramů.

Maximální spotřeba fotoaparátu činí 14 wattů. Výrobce uvádí, že kamery by se měly synchronizovat do 50 mikrosekund.

Čtyři objektivy

Společně s fotoaparátem firma Phase One také představila čtyři nové objektivy. Verze s ohnisky 35 mm a 80 mm verze mají pevné zaostření. Zároveň byly oznámeny objektivy s ohnisky 80 mm a 150 mm, které mají ostřící motorek.

objektivy-pro-Phase-One-iMX-100MP-f

Izraelská firma Visionmap vyrábí letecké snímkovací kamery, které využívají společnosti po celém světě. Při příležitosti výročí založení VÚGTK přijíždí do Prahy Yuri Raizman, který na ČVUT v Praze bude přednášet o novinkách ve fotogrammetrii a DPZ.
